Parts:Sensor:MAX6675

Sensor	Name		MAX6675
	メーカー		AnalogDevices
	機能		温度：K型熱電対
	Datasheet		MAX6675.pdf
	Resolution	広範囲	0-700℃ / ±5LSB=±1.25℃
		高精度	0-1024℃ / ±8LSB=±2.0℃
	販売店	日本
DevBoard	Name
	メーカー
	機能
	Datasheet
	販売店	日本	amazon
		中国

BMI160 spec

　電源電圧　3.0-5.5V

　通信速度 max4.3MHz

　分解能　　0.25℃

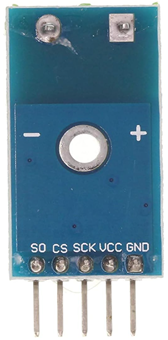

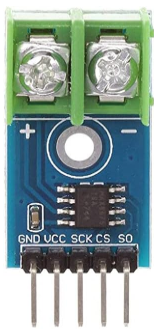

DevBoard

　Vcc～GND間に0.1μFコンデンサ入り

端子		機能
T+ / T-	IN	K型熱電対接続
Vcc	IN	3.0～5.5V入力
/CS	IN	チップセレクト入力 [Low Enable]
SCK	IN	シリアルクロック入力
SO	OUT	シリアルデータ出力

Pin Function

NodeMCU (ESP32-DevKitC-32Dとピンコンパチ)

SD_MMC	Name	pin	NodeMCU-32S	pin	Name	SPI接続例
Vcc	+3.3V	1		38	GND	GND
	EN	2		37	P23
	P36	3		36	P22
	P39	4		35	P1
	P34	5		34	P3
	P35	6		33	P21
	P32	7		32	GND
	P33	8		31	P19	MISO:Data
	P25	9		30	P18	SCLK
	P26	10		29	P5	/CS
	P27	11		28	P17
	P14	12		27	P16
	P12	13		26	P4
	GND	14		25	P0
	P13	15		24	P2
	P9	16		23	P15
	P10	17		22	P8
	P11	18		21	P7
	+5V	19		20	P6

注意事項

下記端子は他の用途での使用は禁止。

・SPI：SCK=P18 / MOSI=P23 / MISO=P19

---
